氨制冷活塞式壓縮機的整個系統流程及工作原理

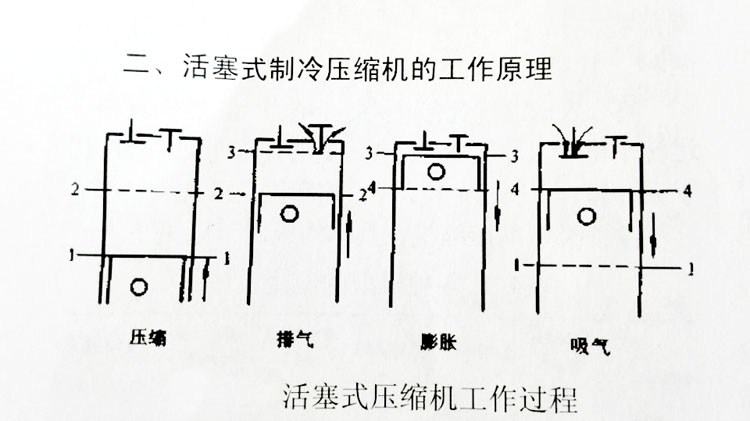

氨制冷行業中，活塞式壓縮機是問世最早的制冷壓縮機，幾乎和機械制冷方法同時問世。氨制冷活塞式制冷壓縮機工作時，是靠汽缸、汽閥和在汽缸中作往復運動的活塞所構成的可變容積來完成工質的吸入、壓縮和排出過程。其工作過程為：

A、壓縮過程：吸氣過程完了，活塞處于最下端位置1-1時，氣缸內充滿了從蒸發器吸入的低壓蒸氣，在曲軸-連桿結構的帶動下向上移動，缸內容積減少，壓力和溫度升高，直至與排氣腔內壓力相等，此時活塞處于2-2的位置；

B、排氣過程：活塞由2-2位置繼續向外止點3-3移動，當缸內氣體壓力大于排氣腔內壓力以克服排氣閥片重力及氣閥彈簧力時，排氣閥片開戶，汽缸內氣體壓力不再升高，而是不斷的通過排氣管道流出，直至活塞移動到最高點3-3，排氣過程結束；

C、余隙氣體膨脹過程：排氣終了時，殘存于余隙容積內的氣體為高壓氣體，活塞開始向下移動時，排氣閥關閉，吸氣腔內的氣體不能立即進入汽缸，此時余隙容積內高壓氣體因容積增大而壓力下降，直至與吸氣腔內壓力相等時膨脹過程結束，即由3-3到4-4。
D、吸氣過程：活塞繼續向內止點移動，當汽缸內壓力低于吸氣腔內壓力時，克服吸氣閥片的重力，開始吸氣過程，活塞移動到內止點時吸氣結束。

完成吸氣過程后，活塞向上移動，重新開啟壓縮過程。如此周而復始，循環不已，將蒸發器的低壓蒸汽吸入，使其壓力升高后排入冷凝器中去，完成吸入、壓縮、輸送氨制冷劑的作用。
